Groot vermogen ketels

Quinta cascade

Modulair en krachtig cascadesysteem voor ieder project

De Remeha Quinta Cascade-oplossingen bieden een schaalbare en energie-efficiënte verwarmingsoplossing voor diverse toepassingen, van utiliteitsbouw tot zorg en onderwijs. Door twee of meer Quinta-toestellen te combineren in een compacte opstelling, zijn vermogens tot ruim 1.200 kW haalbaar op een minimale vloeroppervlakte. Zowel de nieuwste modellen uit de Quinta-serie (45 t/m 115) als de betrouwbare Quinta Ace 135/160 kunnen afzonderlijk of gecombineerd worden ingezet in maatwerk cascadesystemen.

Verkrijgbaar als

Wandopstelling / Vrijstaand / Ruggelings

Vind een installateur

Contact met de accountmanager

Navigeer naar

Select

Uitgelicht
Specificaties
Documentatie
Veelgestelde vragen
Combineren met

Uitgelicht

Flexibel in opstelling, installatie en regeltechnische aansturing

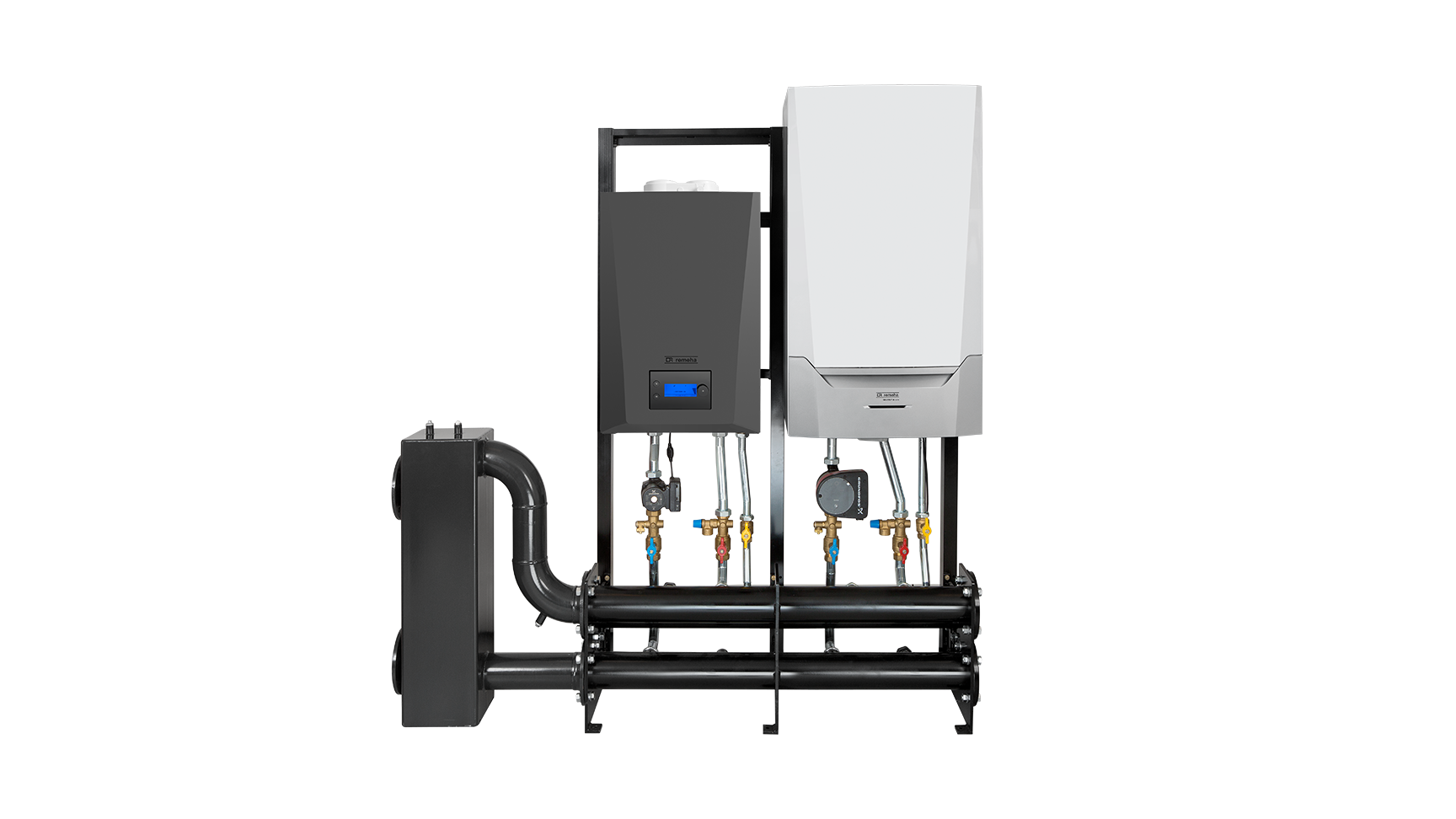

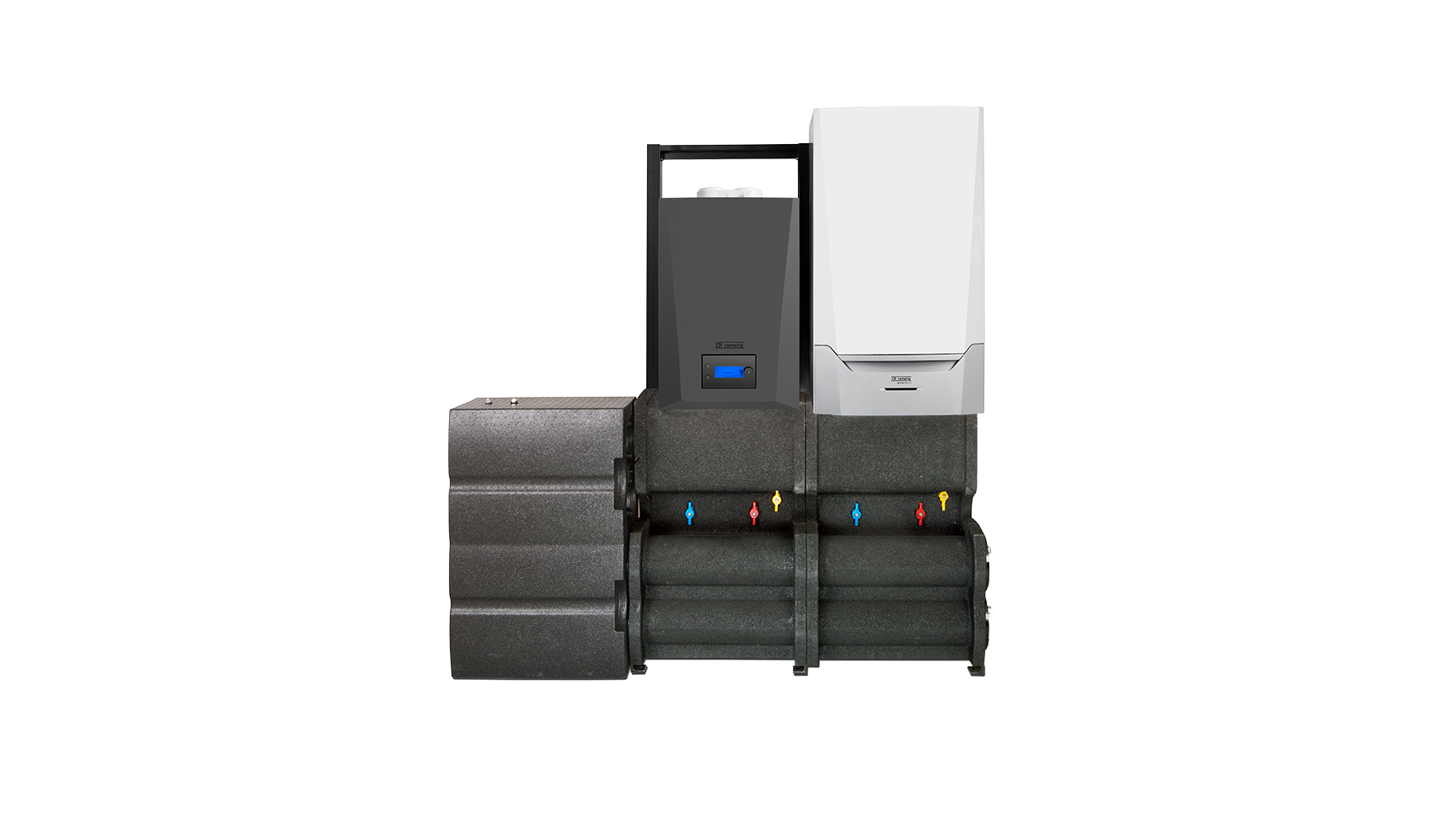

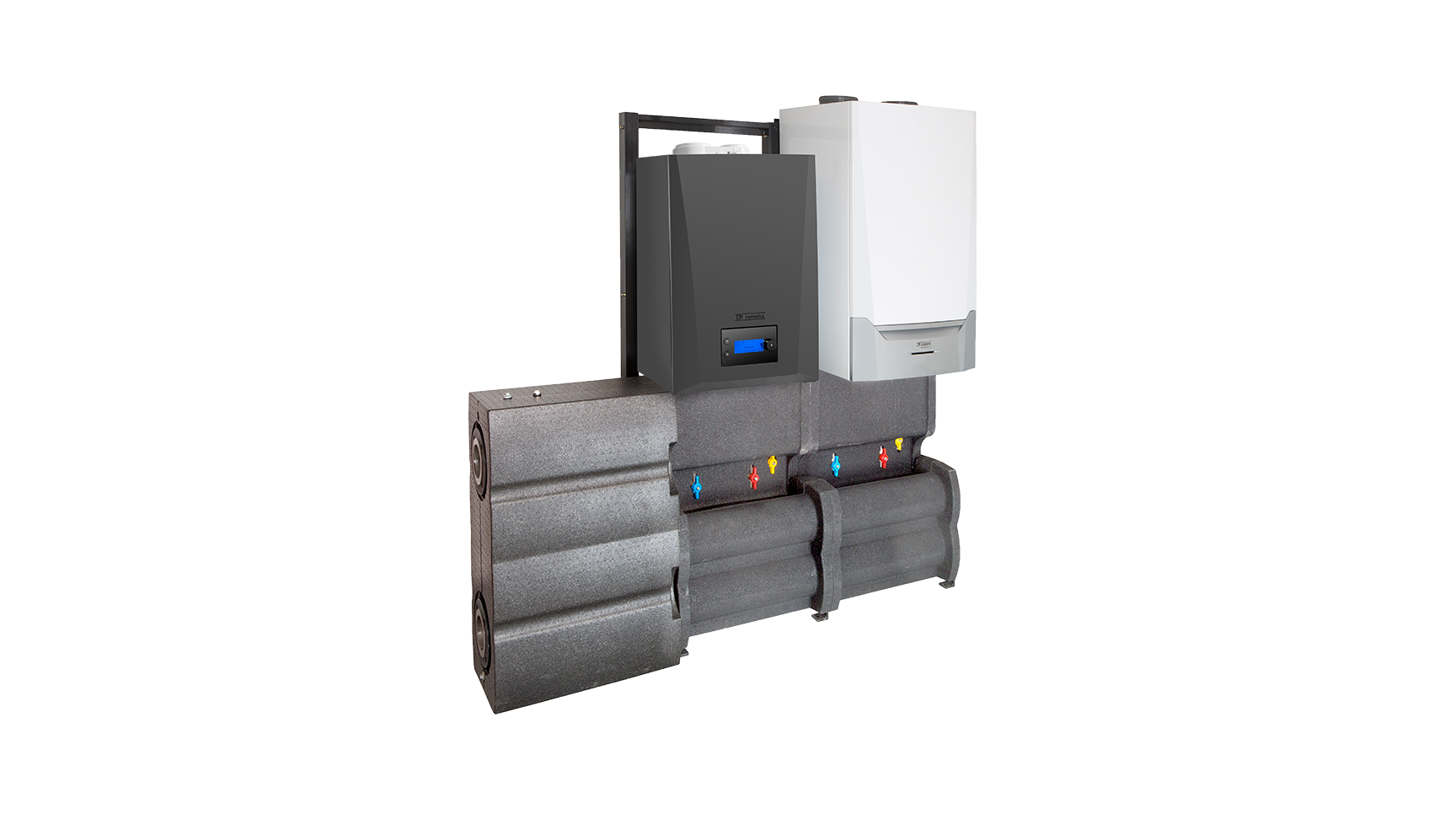

Het verdelen van vermogen over meerdere ketels biedt flexibiliteit en verhoogt de bedrijfszekerheid: bij storing nemen andere ketels de warmtevoorziening over. Cascadesets zijn leverbaar in drie opstellingsvormen, met open verdelers voor stabiliteit en optioneel geïntegreerde lucht- en vuilafscheider. Bij hoge drukverschillen of vervuiling zorgt een platenwarmtewisselaar voor volledige hydraulische ontkoppeling. Cascadeopstellingen tot vier ketels zijn intern regelbaar via de Quinta 45–115; grotere en hybride systemen via de miTera Plus. Deze regelaar schakelt automatisch tussen ketels en warmtepompen en is eenvoudig te integreren in GBS.

Start met samenstellen

Pluspunten

Klaar voor hybride installaties

Geavanceerde miTera Plus regelaar maakt hybride installaties mogelijk.

Flexibel en bedrijfszeker

Snelle respons en bedrijfszekerheid door verdeling over meerdere ketels.

Krachtig, schaalbaar en compact

Plaats tot >1.200 kW vermogen vrijstaand, aan de wand of op ruggelings frame.

Technische specificaties

	Quinta 45	Quinta 65	Quinta 90	Quinta 115	Quinta Ace 135	Quinta Ace 160
Artikelnummer	7843853	7843854	7843855	7843856	7780037	7621759
Vermogen 80/60	8,0 - 40,8	12,0 - 61,5	14,1 - 84,2	18,9 - 103,9	31,5 – 128,1	29,5 – 147,6
Vermogen 50/30	9,1 - 42,4	13,5 - 65,0	15,8 - 89,5	21,2 - 109,7	34,7 – 136,1	32,1 – 156,6
Afmetingen H x B x D	750 x 500 x 476 mm	750 x 500 x 476 mm	750 x 500 x 476 mm	750 x 500 x 476 mm	1045 x 600 x 602	1045 x 600 x 602
Gewicht (inclusief verpakking)	57	64	74	75	123	123
Geluidsdruk (1m)	45,1	46,7	51,6	51,1	59,5	59

Documentatie

Technische documentatie

Veelgestelde vragen

Kan ik verschillende Quinta-modellen combineren in één cascade?

Ja, het is mogelijk om Quinta 45–115 modellen te combineren met Quinta Ace 135/160 ketels binnen één cascade-opstelling.

Is de regeling compatibel met gebouwbeheersystemen (GBS)?

Ja, alle cascadeopstellingen kunnen worden gekoppeld aan bijvoorbeeld gebouwbeheersystemen via gateways. De Remeha-regelingen zijn uitbreidbaar met Modbus en BACnet-protocollen.

Wat gebeurt er als één ketel in storing valt?

De overige ketels in de cascade blijven gewoon functioneren. Dankzij de modulaire opbouw en slimme regeling is er sprake van interne redundantie. Bij een storing in één toestel wordt het vermogen wanneer toereikend overgenomen door de resterende toestellen.

Wat is het voordeel van meerdere wandketels ten opzichte van één grote ketel?

Een cascade van kleinere wandketels biedt meer flexibiliteit, hogere bedrijfszekerheid en een dieper modulatiebereik. De installatie is vaak compacter, lichter en eenvoudiger te transporteren. Bovendien kunnen ketels individueel worden onderhouden of vervangen zonder volledige systeemstilstand.

Is er een tool beschikbaar om mijn cascadeopstelling samen te stellen?

Ja, met de online cascade selectie tool kun je snel een passende opstelling selecteren op basis van vermogen of aantal ketels. De tool genereert een onderdelenlijst en geeft de mogelijkheden over hydrauliek en regeling. Te vinden op: cascadetool.remeha.nl
